工作原理

塑料超声波焊接原理

时间:2023-06-13 20:53:29 点击:384次

超声波塑料焊接机就是把50-60赫兹的电能通过发生器转化成15000(或者20000)赫兹的电能,再把电能转成高频自动的机械能,通过模具的变比,把力作用与塑料件上,通过两个接触的塑料件表面分子之间的摩擦瞬间达到塑料件的熔点,让产品焊接线融化,填充在塑料件的空隙之间,超声波停止,进入保压状态,产品定型,完成焊接过程。焊接牢度可达塑料件本体的强度。



波的物理定义是:振动在物体中的传递形成波。这样波的形成必须有两个条件:一是振动源,二是传播介质。波的分类一般有如下几种:一是根据振动方向和传播方向来分类。当振动方向与传播方向垂直时,称为横波。当振动方向与传播方向一致时,称为纵波。二是根据频率分类,我们知道人耳敏感的听觉范围是20HZ-20000HZ,所以在这个范围之内的波叫做声波。低于这个范围的波叫做次声波,超过这个范围的波叫超声波。 、波在物体里传播,主要有以下的参数:一是速度V,二是频率F,三是波长λ。三者之间的关系如下:V=F.λ。波在同一种物质中传播的速度是一定的,所以频率不同,波长也就不同。另外,还需要考虑的一点就是波在物体里传播始终都存在着衰减,传播的距离越远,能量衰减也就越厉害,这在超声波加工中也属于考虑范围。

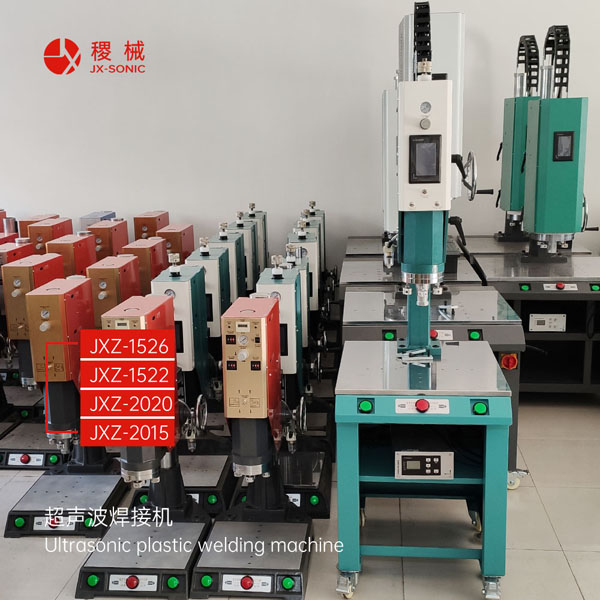

超声波焊接机的参数:


外型尺寸:长600mm×宽400mm×高1050mm


主机净重:75Kg


输出功率:0-4200W


输出电压:0-3000V   AC


工作环境温度:+5°C  至  +50°C


正弦调波参数:≥97%


輸入功率因素:≥80%


工作频率:15KHz/20KHz/28KHz/30KHZ/35KHz/40KHz


工作电源:AC220V  50Hz


模具频率范围:±400HZ(依15KHZ超声波为例,模具频率在14.40-15.20KHZ可自动频率追踪使用。)


自动追频精度:±5HZ


功率稳定度度:≤ 5%


远程端子动态回应时间:≤10ms


过流保护电流:15A


过流保护时间:100ms


过热保护温度:85℃


PLC通讯




稷械超声波焊接机的优点


1、极大地缩短加工时间,塑料间的结合在几个毫秒内就可以完成


2、应用超声波进行加工,过程清洁、稳定和可靠,且能量消耗低


3、超声波能量仅在需要焊接的精确区域内才会被消耗,高效且经济


4、操作过程中无需预热和保温;使用超声波不会产生多余的热量


5、无需使用昂贵且易污染的辅助品,如粘合剂、扣钉或粘接剂等;加工后的包装环保且可再生


6、可透过污物(如液体、油脂、粉末等)进行密封焊接而不影响焊接效果


7、超声设备及其组件易于用在自动化生产环境中,并兼容于物料输送系统


8、基于微处理器技术或客户定制的控制单元可对设备进行精确设置,并能


9、通过参数存储和记忆功能迅速调整;先进的控制和报警系统确保了操作和输出的优化
