稷械超声波焊接机的工作原理

超声波在塑料加工中的应用原理：塑料加工中所用的超声波，现有的几种工作频率有15KHZ，18KHZ，20KHZ，40KHZ。其原理是利用纵波的波峰位传递振幅到塑料件的缝隙，在加压的情况下，使两个塑料件或其它件与塑料件接触部位的分子相互撞击产生融化，使接触位塑料熔合，达到加工目的。

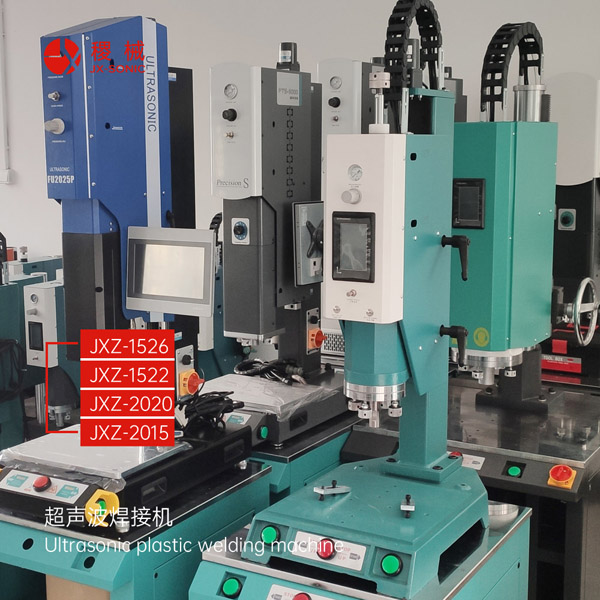

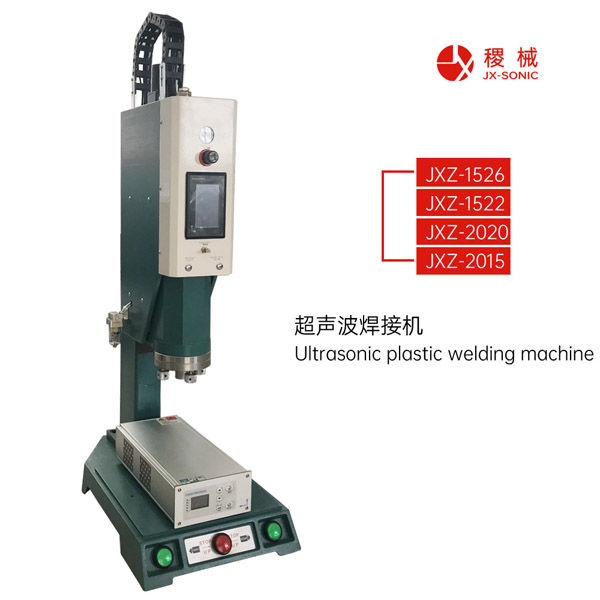

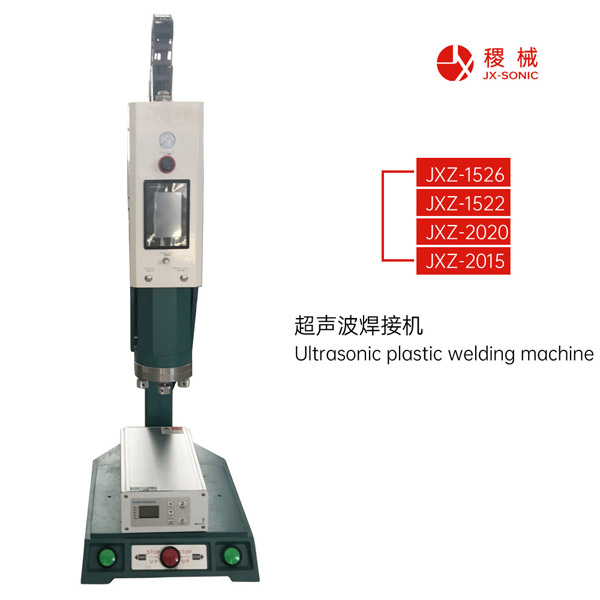

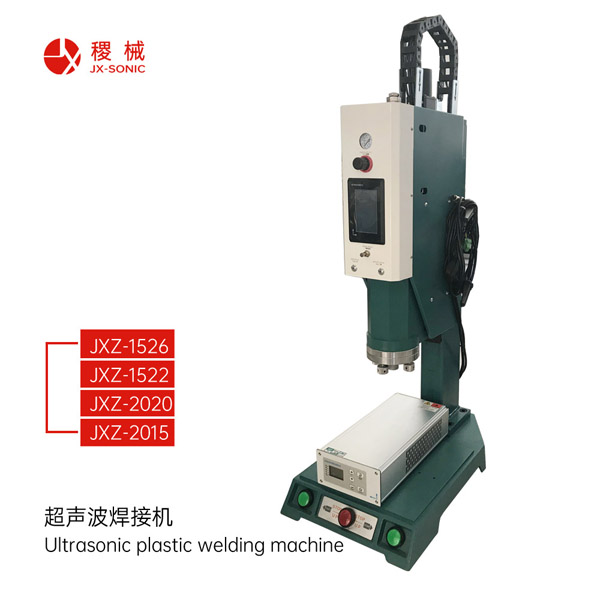

超声波焊机的组成部分和原理,超声波焊接机主要由如下几个部分组成：发生器、气动部分、程序控制部分，换能器部分。

发生器主要作用是将工频50HZ的电源利用电子线路转化成高频（例如20KHZ）的高压电波。气动部分主要作用是在加工过程中完成加压、保压等压力工作需要。程序控制部分控制整部机器的工作流程，做到一致的加工效果。换能器部分是将发生器产生的高压电波转换成机械振动，经过传递、放大、达到加工表面。

我们知道正确的波的物理定义是：振动在物体中的传递形成波。这样波的形成必须有两个条件：一是振动源，二是传播介质。波的分类一般有如下几种：一是根据振动方向和传播方向来分类。当振动方向与传播方向垂直时，称为横波。当振动方向与传播方向一致时，称为纵波。二是根据频率分类，我们知道人耳敏感的听觉范围是20HZ-20000HZ，所以在这个范围之内的波叫做声波。低于这个范围的波叫做次声波，超过这个范围的波叫超声波。

波在物体里传播，主要有以下的参数：一是速度V，二是频率F，三是波长λ。三者之间的关系如下：V=F.λ。波在同一种物质中传播的速度是一定的，所以频率不同，波长也就不同。另外，还需要考虑的一点就是波在物体里传播始终都存在着衰减，传播的距离越远，能量衰减也就越厉害，这在超声波加工中也属于考虑范围。

现在国内应用较多的发生器一般有两种：一种是以国外为代表，所采用的桥式功放电路，保护电路采用相位保护，工作频率一般为20KHZ。其优点是电转换效率高，缺点是频率调节电感调节范围窄，频率跟踪性能较差。另一个缺点是功率不可能做得很大，最大也就是3KW左右；另一种是台湾型机器，普遍采用B类功放、过流保护、桥式反馈。优点是功率可以做得较大（如4.2KW），频率跟踪性能好，大功率情况下一般采用15KHZ的工作频率。缺点是电转化效率较低，15KHZ的工作频率是人耳所能听到的，反映出噪声较大；另外还有瑞士、德国、日本的采用频率自动跟踪技术的机器。因其价格较高 ，国内并不常见。
